一、取样方法：熟化72小时后
二、状态调节：参照国标：GB2918
1.调节环境：23℃±2℃相对湿度：45%-55%
2.调节时间: 16H
3.调节设备: 空调、抽湿机.放湿机.
三、表观密度测定：参照国标GB6343-86
ISO845-1977 1.试样尺寸：100mm×100mm×50mm ,与所用仪器及材料的原始形状相符。
2.尺寸精度：小于10mm，±0.05mm;10-100mm,±0.1mm;大于100mm,±0.5mm
3.称量试样，精确到试样质量的0.5%。
4测试设备:钢尺.精密电子称.
5.表观密度=106×m/v,m是试样质量g，v是试样的体积mm3。物理性能
四、拉伸强度和断裂伸长率的测定：参照国标GB6344-86
ISO1798-1983 1.试样尺寸：长=152mm 宽=13mm 厚=10-15mm。
2.有效标距50mm，速度500mm/min。
3.测试设备:微机控制电子万能试验机.
机械性能
五、压缩永久变形的测定: 参照国标GB6669-86
ISO1856-1980 1.试样：50×50×25mm (±1mm) 至少5块
2.玻璃片边长50-55mm 厚度1.0-1.5mm
压缩量50% 75% 90%
3.试验温度：70±1℃维持时间：22H 72H 试验后30min 测试最终厚度dr 。
4.、压缩永久变形P=(d0-dr)/d0×100

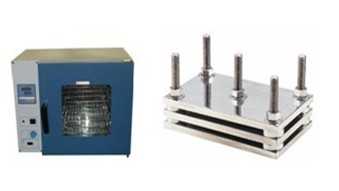

5.测试设备：恒温恒湿机。玻璃夹具. 机械性能
六．回弹性测定：参照国标GB6670-86
1.钢球落下高度460mm（指钢球底部至试样表面）
2.钢球直径16+0-0.15mm,重16.7+0-0.5g
3. 试样：长100mm 宽100mm 高50+20mm 至少3块。
4.回弹率R=H/H0×100，H钢球回弹高度mm，H0钢球落下高度mm。
5.测试设备：落球回弹测试仪. 机械性能
七撕裂强度测定: 参照国标GB10808-89
1.试样长150±1mm,宽25±0.5mm,厚度25±0.5mm,一端40±0.5mm的切口。
2.速度20-50mm/min,用刀片切割试样，保持撕裂至少50mm,记录最大力值。
3.撕裂强度=F/T F是测得最大力值，T是试样的平均厚度。
4.测试设备：微机控制电子万能试验机机械性能
八压陷性能：参照国标GB10807-89
ISO2439-1980 1.试样尺寸边长380+20-0，厚度50±2mm,速度100±20mm/min。
2.测力精度±1%或1N（视大的定），压缩量精度±0.25mm
3.支撑板开孔6mm，孔间距20mm，压头200+30mm。
4.重复试验至少要有16小时的恢复期。
5.测试设备：微机控制电子万能试验机。机械性能
